不锈钢筒体锻件制造难点与压力容器筒体质量管控方案

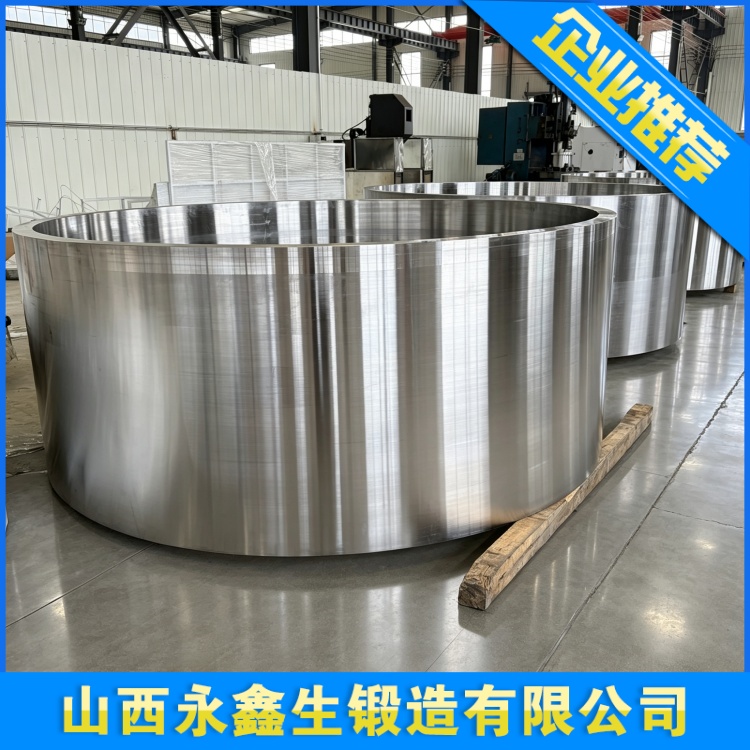

不锈钢筒体锻件是压力容器、化工反应釜、海水淡化换热设备、油气管道核心承压主体部件，区别于法兰、饼盘小型锻件，筒体为中空厚壁环形结构，单件重量大、截面壁厚尺寸跨度大（壁厚 50mm~600mm，外径 300mm~3500mm，高度 200mm~4000mm），钢锭成型、均匀加热、芯棒拔长、热处理冷却、内部探伤全工序均存在独特制造难点，厚壁筒体心部缺陷管控难度远高于小型不锈钢锻件。山西永鑫生重工依托万吨自由锻液压机、大型芯棒拔长设备，常年批量生产 304、316L、2205、310S 全材质不锈钢筒体锻件，深耕压力容器筒体锻造十余年，解决厚壁筒体心部疏松、内外温差裂纹、内壁流线断裂、热处理冷却不均四大行业共性难题，本文客观拆解不锈钢筒体锻件制造全流程难点与标准化质量管控方案，为压力容器制造企业筒体采购、工艺验收提供实操依据。

一、不锈钢筒体锻件五大核心制造难点

（一）大型钢锭原生缺陷易留存，筒体心部压实难度高

筒体锻件原料均为大型不锈钢钢锭，钢锭凝固过程中中心区域形成集中缩孔、轴向疏松、成分宏观偏析，若锻造压缩比不足，心部疏松无法完全压实，筒体长期高压服役后疏松缺陷逐步扩展，造成筒体内部渗漏开裂。小型锻造厂受设备吨位限制，锻造比仅 2~3，筒体心部疏松缺陷普遍存在，无法满足一类压力容器一级探伤标准；厚壁筒体钢锭重量可达 20 吨以上，钢锭冒口、浇口切除量不足，集中缩孔区域留存坯料内部，锻打后形成长条夹杂缺陷，探伤直接判定报废。

（二）厚壁筒体导热极差，加热内外温差引发热裂纹

不锈钢导热系数仅碳钢 1/3，筒体坯料壁厚最高可达 600mm，低温快速升温时，筒体表层温度快速升高、心部升温缓慢，表层热膨胀受低温心部约束产生巨大热应力，筒体端面、内壁极易出现放射状热裂纹。传统单段升温加热工艺无法平衡厚壁坯料内外温度，裂纹报废率高达 15% 以上，大幅提升生产成本。

（三）芯棒拔长成型易造成内壁金属流线断裂

筒体成型采用镦粗冲孔 + 芯棒拔长工艺，拔长过程中芯棒压力控制不当、变形速率过快，筒体内壁金属流线被横向拉断，筒体承压时流线断裂区域成为应力集中点，抗疲劳耐压性能大幅下降；部分加工厂简化拔长火次，单次变形量过大，筒体内壁出现折叠、分层缺陷，精加工打磨无法完全清除，承压腐蚀环境下分层区域快速点蚀渗漏。

（四）厚壁筒体热处理冷却不均，内外组织性能差异大

奥氏体、双相不锈钢筒体锻后需要极速水淬固溶，薄壁筒体可整体快速均匀冷却，壁厚 300mm 以上厚壁筒体水淬时，表层瞬间降温，筒体心部散热缓慢，长时间停留 450~850℃敏化区间，心部析出碳化铬，内外壁耐腐蚀性能不一致，筒体心部率先出现晶间腐蚀；双相钢厚壁筒体冷却速率不足，心部析出 σ 脆性相，筒体冲击韧性分层衰减。

（五）筒体厚壁内部探伤缺陷识别难度高

不锈钢晶粒粗大，超声波探伤声波衰减严重，厚壁筒体心部微小疏松、点状夹杂缺陷普通 UT 探头无法精准识别，容易出现缺陷漏检，筒体出厂后高压试验过程中缺陷暴露，造成整机报废，特种设备安全验收无法通过。

二、山西永鑫生不锈钢锻件全流程标准化管控方案

针对筒体五大制造难点，公司建立专属厚壁筒体生产管控体系，从原料、加热、锻打、热处理、探伤全工序针对性优化工艺，适配 JB4728 压力容器锻件一级标准：

（一）原料前置管控，彻底清除钢锭原生缺陷

筒体专用不锈钢钢锭统一选用 VD 真空脱气精炼钢锭，氢含量≤2ppm；钢锭浇口、冒口锯切切除≥30% 总高度，完全去除集中缩孔区域；锯切后端面铣平，200mm 以上壁厚坯料整体 PT 渗透探伤，筛除皮下裂纹、表层夹杂；坯料外壁喷涂耐高温防氧化涂层，减少加热氧化皮压入筒体内壁。筒体锻造比硬性规定：二类压力容器筒体≥4，一类高压、核电筒体≥6，充分镦粗压实钢锭心部疏松缺陷。

（二）三段梯度升温加热，消除厚壁坯料热应力裂纹

大型筒体坯料进入独立高温电阻炉，分低温预热、中温过渡、高温保温三段梯度升温，低温段升温速率≤50℃/h，缓慢释放心部应力；壁厚 400mm 以上筒体延长保温时长至每 100mm 厚度 1.5 小时，红外多点测温仪同步监测筒体表层、端面、心部温度，温差控制≤10℃，完全规避厚壁热裂纹缺陷，筒体加热裂纹报废率控制在 1% 以内。

（三）多火次低速芯棒拔长，保证内壁连续金属流线

筒体成型分 2~3 次火次芯棒拔长，单次变形量合理分配，低速均匀加压，避免内壁流线拉断；拔长过程中芯棒喷涂高温润滑涂层，减少内壁刮擦折叠；成型后人工打磨筒体全部内壁、端面，清除折叠、氧化皮压入缺陷，打磨区域圆滑过渡，缺陷清除深度严格遵循压力容器锻件标准，超标缺陷直接报废，禁止焊补修复承压筒体。

（四）分层循环水淬热处理，均衡筒体内外组织性能

厚壁筒体配备专用立式水淬工装，筒体竖直吊装浸入循环冷水，冷水从筒体内部、外壁双向循环冲刷，加快心部散热，缩短敏化区间停留时间；316L 奥氏体筒体 1060℃固溶保温后双向水冷，2205 双相筒体 1070℃固溶极速冷却，壁厚 500mm 以上筒体延长水冷循环时间，保证筒体心部冷却速率达标；热处理后筒体上下、中部三段抽取力学、腐蚀试样，检测筒体不同位置性能一致性，内外性能偏差超标的筒体整件重新热处理。

（五）专用厚壁不锈钢探伤工艺，杜绝内部缺陷漏检

筒体无损检测采用不锈钢专用低频超声探头，搭配 TOFD 衍射时差检测技术，厚壁筒体 100% 全覆盖 UT 探伤 + 内壁外壁 PT 渗透探伤；一类压力容器筒体执行一级探伤标准，探伤图谱分段存档，筒体上下、中部分别记录缺陷数据；双相不锈钢筒体额外分段截取金相试样，检测筒体壁厚方向铁素体比例均匀度，无分层失衡现象方可出厂。

三、不锈钢筒体锻件主流材质适配筒体工况

304L 筒体：常压食品、清水储罐筒体，轻度腐蚀常温工况，性价比高；

316L 筒体：化工高压反应釜、海水淡化换热筒体、医药无菌反应筒体，含盐、酸碱腐蚀承压工况；

2205 筒体：海上风电、深海油气高压筒体、高盐废水处理承压筒体，极端氯离子腐蚀高压工况；

310S 筒体：冶金热处理炉、高温锅炉换热筒体，长期 800~1000℃高温氧化工况。

四、筒体采购验收核心注意事项

核对锻造比证明：一类高压筒体必须提供锻造工艺记录，锻造比不低于 6；

核查热处理冷却方式：厚壁承压筒体禁止空冷、炉冷交付，双向水淬为标准工艺；

分段探伤检测：筒体上、中、下三段探伤图谱完整，无心部疏松、长条夹杂；

分段力学试样：厚壁筒体需提供筒体不同位置力学、腐蚀检测报告，性能无分层衰减。

五、结语

不锈钢筒体作为压力容器核心承压主体，制造工艺复杂度、质量管控标准远高于小型不锈钢锻件，设备吨位、热处理工装、探伤技术短板会直接造成筒体心部缺陷、腐蚀失效重大安全隐患。山西永鑫生重工具备单重 30 吨以内全材质不锈钢筒体锻件定制生产能力，可按照客户图纸定制非标内径、外径、壁厚筒体，所有压力容器筒体配套完整原料质保书、加热锻造工艺记录、热处理曲线、分段无损探伤报告、分段力学腐蚀检测记录，完全满足国内特种设备压力容器出厂验收规范，持续为化工、能源、海洋、医药装备制造企业提供高品质不锈钢筒体锻件供货服务。
