不锈钢筒体锻件生产全流程管控与压力容器工况质量验收标准

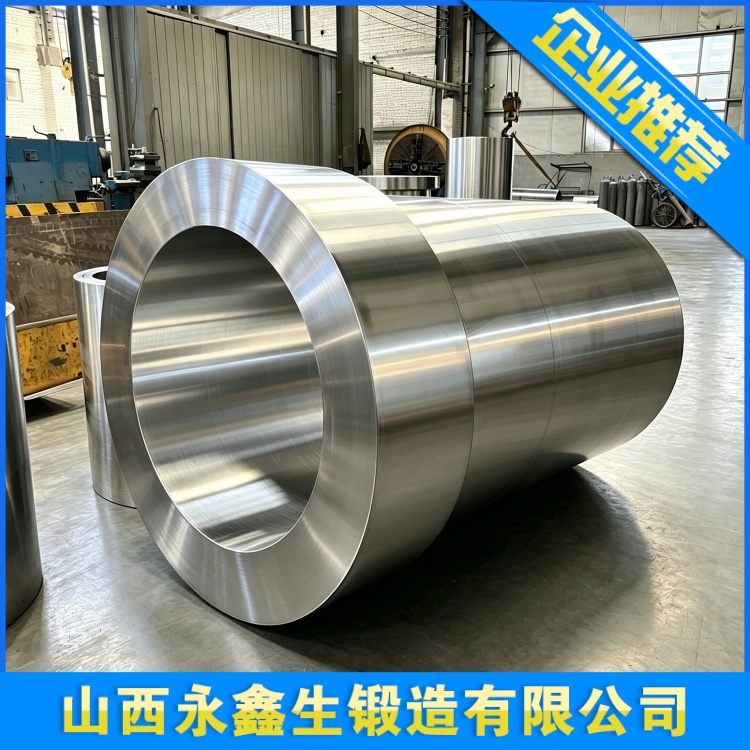

不锈钢筒体锻件是压力容器、海水淡化换热器、化工反应釜、核电辅助设备核心承压主体，区别于轴类、法兰小型锻件，筒体锻件属于中空厚壁大型锻件，单重从几百公斤至数十吨，壁厚 50~500mm，内孔直径 300~3000mm，长期承受内部介质高压、温度交变、介质腐蚀多重载荷，产品安全等级极高，国内承压设备强制执行 NB/T 47008、GB/T 12228 标准，出口产品同步满足 ASTM A182 规范。不锈钢筒体锻件无法采用常规模锻成型，行业统一采用自由锻冲孔、芯轴分段扩孔、整体平整复合工艺，壁厚均匀度、内部致密度、内外表面质量管控难度远高于实心锻件。筒体锻件一旦出现内部疏松、壁厚偏差、锻造裂纹、晶间腐蚀缺陷，设备运行过程中极易发生介质泄漏、筒体爆裂重大安全事故。本文以 304、316L、2205 三类主流不锈钢筒体锻件为对象，完整拆解从钢锭原料、分段加热、冲孔扩孔锻造、固溶热处理、无损探伤、理化验收全流程管控标准，结合压力容器第三方监造实测验收指标，实事求是说明筒体锻件独有工艺难点与缺陷防控手段，为压力容器制造、锻件生产、第三方监造单位提供标准化执行依据。

一、不锈钢筒体锻件原料与下料前置管控

1. 钢锭原料等级硬性要求

压力容器专用不锈钢筒体锻件禁止使用普通连铸圆坯，必须采用电炉熔炼 + LF 炉外精炼 + VD 真空脱气镇静钢锭，真空脱气将氢含量控制≤2ppm，杜绝氢致内部裂纹风险。钢锭浇口、冒口切除量不低于钢锭总高度 30%，完全去除缩孔、集中偏析区域，剩余坯料低倍组织无中心疏松、点状夹杂聚集。每支钢锭附带完整熔炼分析报告，硫磷有害杂质≤0.015%，316L、2205 材质钼、氮合金元素含量严格达标，确保耐腐蚀性能稳定。

2. 坯料下料与预处理

根据筒体成品内外径、高度计算镦粗、冲孔余量，锯切钢锭保证端面垂直平整，无倾斜、撕裂缺口；全部坯料外壁、端面喷砂打磨，清除钢锭表面氧化层、皮下裂纹，厚度 200mm 以上筒体坯料全部做 PT 渗透探伤，筛除肉眼不可见表层缺陷。坯料内外表面喷涂耐高温防氧化玻璃涂层，减少高温加热铬元素氧化流失，防止锻造氧化皮压入筒体壁内形成腐蚀隐患。筒体锻件坯料截面尺寸大，心部散热慢，后续加热升温管控标准显著严于小型实心锻件。

二、大截面筒体坯料阶梯升温加热工艺

不锈钢筒体壁厚普遍超过 100mm，心部与表层热传导温差极大，急速升温会产生巨大热应力，筒体内部产生贯穿性炸裂缺陷，所有材质筒体统一执行四段慢速阶梯升温：

室温～300℃，升温速率≤80℃/h，保温 2h 释放原始钢锭应力；

300℃~600℃，升温速率≤70℃/h，保温 2.5h 缩小心表温差；

600℃~900℃，升温速率≤60℃/h，保温 3h，规避 700~900℃敏化区间长时间停留；

900℃至始锻恒温区间，304/316L 至 1150℃，2205 双相钢至 1120℃，保温时长 2min/mm 壁厚，保证筒体坯料心部温度与表层温差≤15℃。

台车加热炉配套氮气惰性气体保护，大幅降低筒体壁厚氧化损耗，减少后续打磨加工余量，同时避免表层贫铬降低耐蚀性。加热全程炉内多点测温，实时记录温度曲线，监造单位可随时调取温度存档记录。

三、筒体锻件核心成型工艺：镦粗 - 冲孔 - 芯轴扩孔复合锻造

筒体中空结构成型分为四道核心锻造工序，总锻造比压力容器筒体≥3.5，核电、海水工况筒体锻造比≥5，依靠大变形焊合钢锭内部疏松缺陷：

1. 多火次轴向镦粗压实心部

加热完成坯料首先进行 2~3 次反复镦粗拔长，单次镦粗变形量 40%~60%，击碎钢锭中心粗大铸态枝晶，压实心部原生疏松，解决筒体心部探伤密集点状缺陷问题。每一次镦粗后坯料翻转 90 度，保证径向、轴向变形均匀，避免筒体壁厚先天不均。

2. 定心冲孔预留内孔加工余量

镦粗完成后精准中心冲孔，冲孔冲头直径小于成品内孔 150~300mm，预留充足扩孔变形余量；冲孔全程低速施压，禁止瞬时大冲击力，防止筒体端面撕裂、内孔壁产生纵向裂纹。冲孔完成清理内孔氧化皮，避免扩孔阶段氧化皮压入筒体内壁。

3. 芯轴分段扩孔（筒体成型关键工序）

将冲孔坯料套入耐高温合金芯轴，采用液压机分段滚压扩孔，分 3~4 火次逐步扩大内孔至接近成品尺寸，每火次扩孔变形量控制 30%~50%，实时测量筒体壁厚，人工校正壁厚偏差，成品筒体壁厚均匀度公差控制 ±3mm 以内。扩孔过程实时红外测温，316L 筒体终锻温度不得低于 880℃，2205 双相钢终锻≥950℃，温度不足立即回炉重新保温，低温扩孔会导致筒体内壁网状裂纹。

4. 整体平整整形

扩孔完成后上下端面平整镦平，修正筒体高度公差，保证两端面平行度，筒体圆柱度控制在国标承压锻件公差范围内，减少后续大型立车加工切削量。

成型完成后筒体吊离锻造工位，人工全面清理内外壁脱落氧化皮，转运热处理工序，奥氏体筒体快速空冷至 900℃进炉固溶，双相筒体直接转运水冷固溶线。

四、不锈钢锻件专项固溶热处理管控

筒体厚壁结构冷却速率难以达标，热处理是筒体耐蚀性能核心控制点，分材质差异化管控：

304/316L 奥氏体筒体：固溶温度 1050℃，保温 1h/100mm 壁厚，出炉后筒体整体浸入水池水冷，壁厚大于 300mm 筒体配套高压喷淋辅助冷却，确保冷却速率≥55℃/s，快速通过敏化温度区间，杜绝晶间腐蚀隐患；

2205 双相钢筒体：固溶 1040℃恒温保温，出炉 90 秒内入水极速水冷，壁厚超过 200mm 筒体增加外部喷淋，严控铁素体、奥氏体两相比例 40~60% 区间，金相每筒体取样检测；

所有筒体热处理后留存完整温度曲线、保温时长记录，第三方监造可溯源核对工艺执行情况。

五、压力容器筒体锻件强制无损检测验收标准

按照 NB/T 47013 承压设备无损检测标准，不锈钢筒体锻件 100% 全项探伤，无抽检豁免：

渗透 PT 检测：筒体全部内外壁、两端端面 100% PT，无表面裂纹、夹层、折叠缺陷，一级合格；

超声 UT 探伤：筒体沿轴向、周向双向全壁厚扫查，内部疏松、夹杂缺陷达到二级合格标准，承压一类容器筒体执行一级探伤标准，无密集点状缺陷；

壁厚超声测厚：筒体沿圆周均分 12 个测点测厚，壁厚偏差超差判定返工；

金相与理化抽样：同炉热处理筒体每 3 支抽取 1 支试样，检测拉伸、冲击、晶间腐蚀（奥氏体）、铁素体含量（双相钢），理化不合格整批次筒体重新热处理复检。

六、筒体锻件行业高频缺陷与针对性防控措施

筒体壁厚不均匀：芯轴扩孔未分段校正、单次扩孔变形过大；分多火次缓慢扩孔，实时多点测厚校正；

筒体内壁纵向裂纹：终锻温度过低、冲孔冲击力过大；严控终锻温度，低速定心冲孔，低温坯料禁止扩孔；

UT 探伤心部疏松超标：钢锭冒口切除不足、总锻造比低于 3；提升锻造比至 3.5 以上，足量切除钢锭缩孔区域；

晶间腐蚀试验不合格：固溶冷却缓慢、筒体壁厚大冷却速率不足；配套高压喷淋水冷，缩短出炉入水间隔时间；

表面夹层点状缺陷：锻造氧化皮未清理压入筒体壁；每道锻造工序彻底清理内外壁氧化皮，加热配套保护气氛。

七、压力容器筒体锻件采购监造验收重点

设备制造单位、第三方监造人员验收不锈钢筒体锻件，不可仅核对外形尺寸，必须核查全套资料：钢锭熔炼质保书、加热温度曲线、热处理存档记录、100% PT/UT 探伤报告、理化腐蚀检测试样报告、筒体壁厚测厚原始数据。无完整可追溯工艺与检测资料的筒体锻件，压力容器监管部门不予设备备案，严禁投入生产使用。

八、结语

不锈钢筒体锻件作为压力容器核心承压部件，生产工艺链条长、单件价值高、安全责任重大，从钢锭原料、加热、扩孔锻造到热处理探伤，每一道工序参数偏差都会埋下长期安全隐患。生产企业需配备大吨位液压锻造设备、分段控温加热炉、大型筒体水冷热处理线、大型超声探伤设备全套硬件支撑，建立单支筒体全流程可追溯档案。压力容器行业采购筒体锻件优先选择具备完整自有锻造、热处理、检测生产线的制造企业，规避外协分包导致的工艺失控、质量参差不齐问题，从源头保障承压设备长期安全稳定运行。
