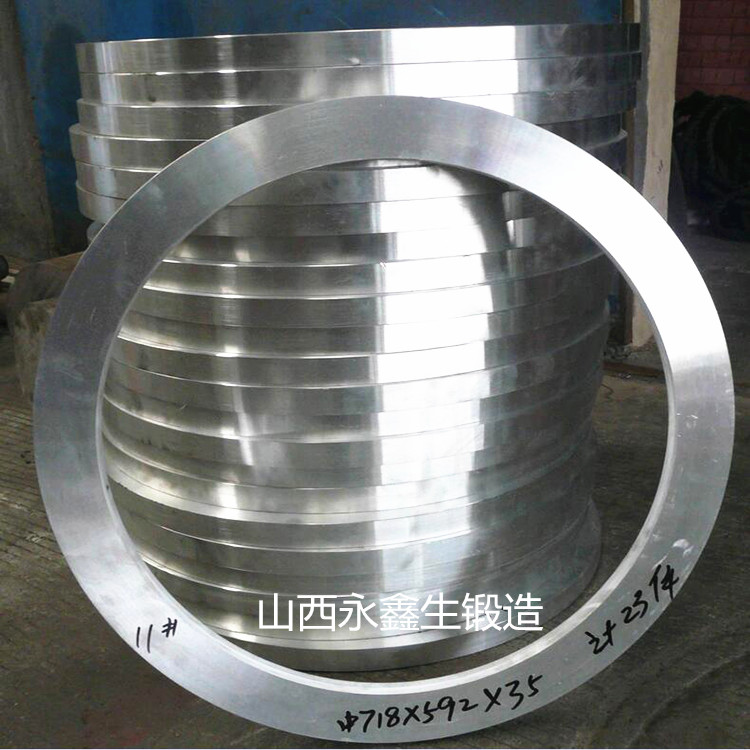

双相不锈钢锻件是什么？

双相不锈钢锻件具有奥氏体和铁素体双相组织，其特点为屈服强度、抗拉强度较奥氏体或铁素体不锈钢高。双相不锈钢的另一个特点是具有良好的耐局部腐蚀性能，（如抗点腐蚀、缝隙腐蚀和应力腐蚀），因此，特别适用于耐海水腐蚀、海水冲刷腐蚀、富含Cl离子的介质和酸性介质中使用。广泛用于制造炼油、化肥、造纸、石油化工等耐海水、耐高温、浓硝酸等的热交换器、PTA、FGD装置、冷凝器零件。

双相不锈钢分类、牌号及标准

双相不锈钢一般可分为低合金型、中合金型、高合金型和超级双相不锈钢型四类。 用双相不锈钢牌号和各国牌号的近似值对照如下表： 型号\国家 中国 美国 瑞典 德国 法国 日本 低合金型

00Ci23Ni4N UN23 （SAF2304） SS232 （SAF2304） W．Nr.1.4362 UR35N

DP11 中合金型

00Cr18Ni5Mo3Si2 00Cr22Ni5Mo3N UNS S31500

UNS S31803 SS2376(3RE60)

SS2377(SAF2205) W.Nr.1.4417 w.Nr.1.4462 UR45N

DP1 DP8 高合金型

0Cr25Ni5Mo2

00Cr25Ni7Mo3WCuN UNS S32900

UNS S31760 SS2324(10RE51)

W.Nr.1.4460 W.Nr.1.4501

329J1 329J2L 级双相钢

00Cr25Ni7Mo4N 00Cr25Ni6Mo3CuN

UNS S32750 UNS S32550

SS2328(SAF2507)

W.Nr.1.4410 W.Nr.1.4507

UR47N+ UR52N+

常用双相不锈钢的性能： 1．化学成分（%）

钢号

C≤ Mn≤ Si≤ S≤ P≤ Cr Ni Mo Cu≤ N S32750（SAF2507） 00Cr22Ni7Mo4N 0.03

1.20

0.80

0.020

0.035

24.0/ 26.0 6.0/ 8.0 3.0/ 5.0 0.50

0.240.32S31803（SAF2205） 00Cr22Ni5Mo3N 0.03 2.00 1.0 0.02 0.030

21.0/ 23.0 4.50/ 6.50 2.50/ 3.50

0.080.20S31500（3RE60） 00Cr18Ni5Mo3Si2

0.03 1.2/ 2.00

1. 4/ 2.00

0.030 0.030 18.0/ 19.0

4.25/ 5.25

2.50/ 2.00

0.050.10

2．机械性能：

热处理制度℃

Ab（Mpa）≥

As（Mpa）≥

∮ ≥ 布氏 洛氏 S32750（SAF2507） 00Cr22Ni5Mo3N 1025-1125

水 800

550

15

310

32

S31803（SAF2205） 00Cr22Ni5Mo3N 1020-1100

620 450 25 290 30.5

S31500（3RE60） 00Cr18Ni5Mo3Si2

980-1040 630 440 30 290 30.5

3．金相组织

本公司的内控标准对相比例作出规定，固溶状态下的金相组织为铁素体相-奥氏体双相。其奥氏体相的含量为40%-60%。

金相组织中不允许有σ相等脆性相的析出。

4．双相不锈钢的连续使用温度范围为-50℃-60℃。热加工温度应不低于950℃。
